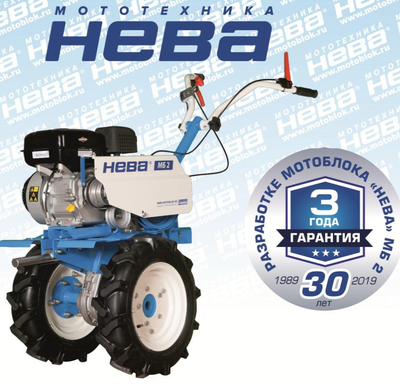

Мотоблок «Нева» МБ-2 на заводском снимке — из руководства по эксплуатации

Сверено с 4 заводскими руководствами · 44 параметра

Что залить, что подходит и чем это подтверждено

В своде пока мотоблоки: 4 машины марки «Нева», разобранные по заводским руководствам. У каждой характеристики — ссылка на страницу документа, где её можно проверить.

Подобрать технику Как мы проверяем

Ни одной цифры без источника. Признанных пробелов сейчас 12, и все они названы.

Источник в каждой строке Не «по данным производителя», а страница руководства.

Старые индексы живы У 3 машин из 4 записано, чем завод их заменил.

Пробелы названы Чего завод не пишет — того нет и у нас.

Разделы

Что уже есть в своде и что собираем

Раздел открывается, когда найдены заводские источники хотя бы по нескольким машинам.

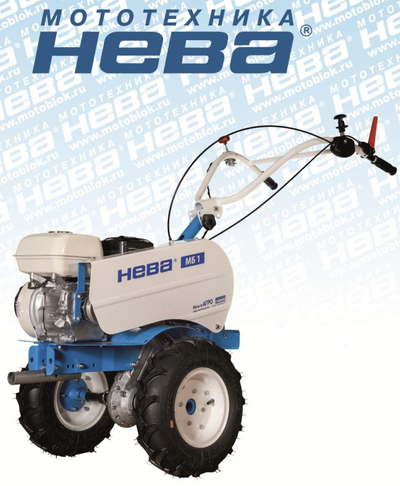

Мотоблок «Нева» МБ-1 МультиАГРО на заводском снимке — раздел «Мотоблоки»

Мотоблоки «Нева»: МБ-2, МБ-23, МБ-1 МультиАГРО, Компакт 4 модели Смотреть

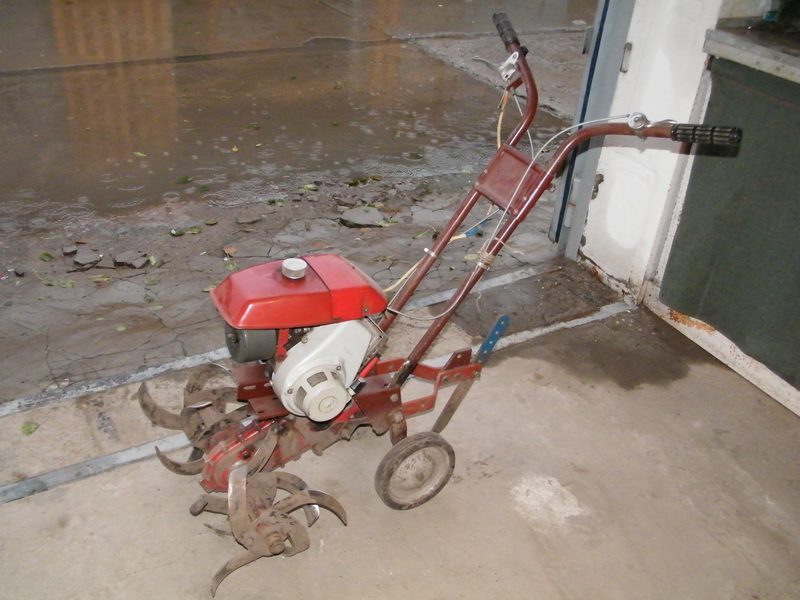

Мотокультиватор «Крот» целиком, сбоку — раздел «Мотокультиваторы»

Мотокультиваторы Глубина, ширина захвата, масса Собираем

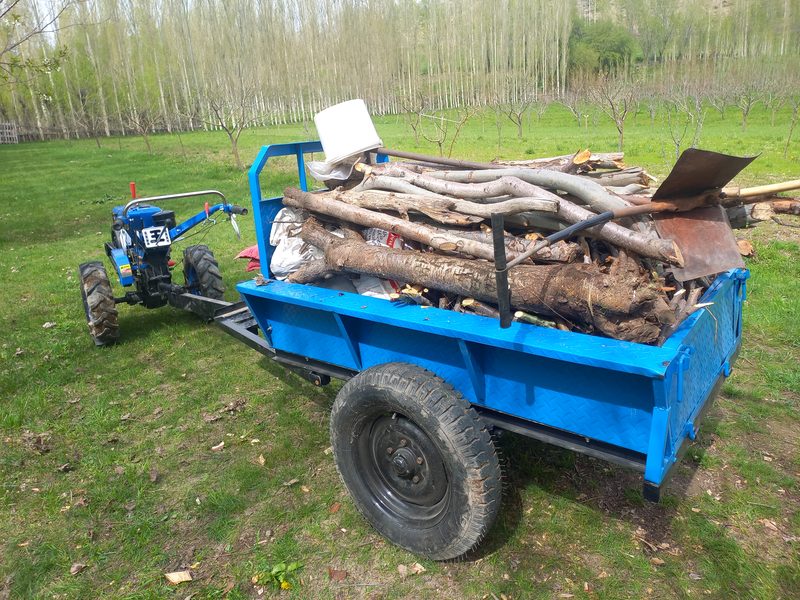

Мотоблок с прицепом, гружённым брёвнами — раздел «Навесное оборудование»

Навесное оборудование Косилки, картофелекопалки, плуги, адаптеры Собираем

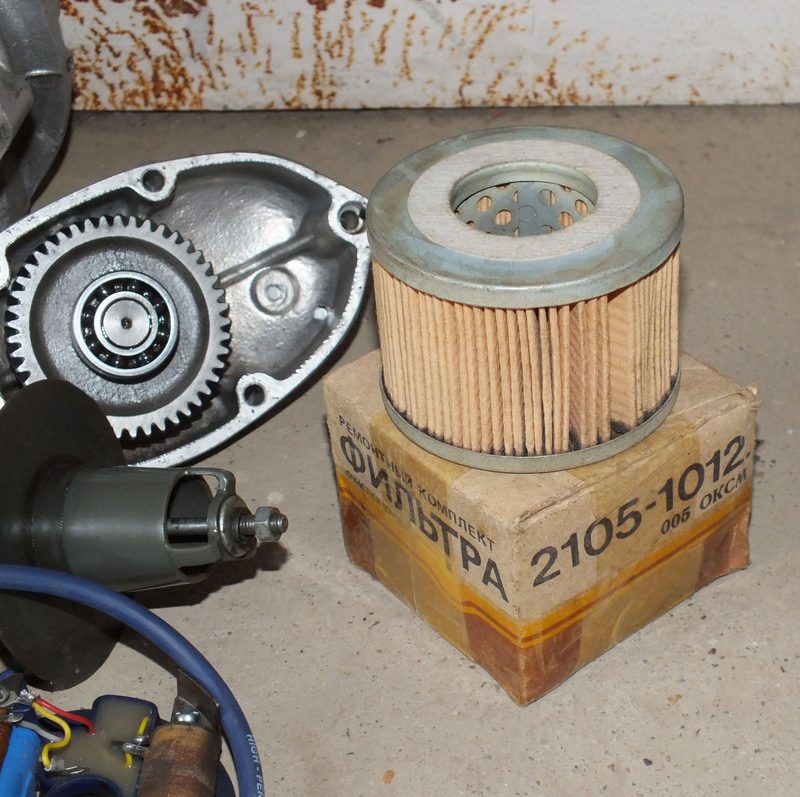

Крышка редуктора и бумажный воздушный фильтр — раздел «Узлы и расходники»

Узлы и расходники Редукторы, ремни, свечи, фрезы, масла Собираем

Мотопомпы Производительность, напор, грязная вода Собираем

Снегоуборщики Ширина захвата, высота ковша, привод Собираем

Генераторы Мощность, расход, время от бака Собираем

Двигатель культиватора в разборе на верстаке — раздел «Неисправности»

Неисправности От симптома к причине и проверке Собираем

Начали с марки «Нева»: 4 машины разобраны построчно — 44 параметра из 4 заводских руководств.

Открыть раздел «Нева»

Машины

Что разобрано построчно

Снимки заводские — из тех же руководств, откуда выписаны числа в таблицах. Исключение — Компакт: заводского снимка этой машины у нас нет, поэтому в плитке фотография, и альт говорит об этом прямо.

Вся линейка

Мотоблок «Нева» МБ-2 на заводском снимке — из руководства 005.47.0100 РЭ4

МБ-2 100 кг · захват 1,26 м · просвет 125-140 мм · масло 2,2 л 11 параметров · руководство 005.47.0100 РЭ4 Открыть карточку

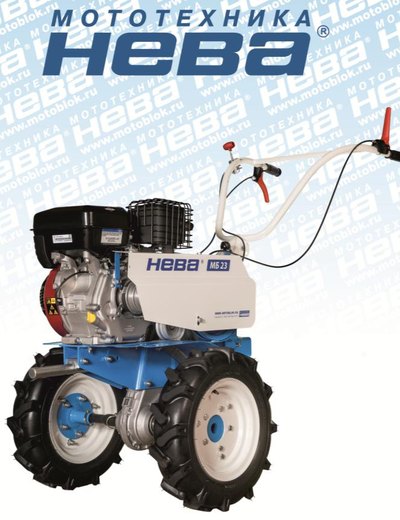

Мотоблок «Нева» МБ-23 на заводском снимке — из руководства 005.39.0100 РЭ1

МБ-23 105 кг · захват 1,27 м · просвет 125-140 мм · масло 2,2 л 11 параметров · руководство 005.39.0100 РЭ1 Открыть карточку

Мотоблок «Нева» МБ-1 МультиАГРО на заводском снимке — из руководства 005.67.3100 РЭ2

МБ-1 МультиАГРО 75 кг · захват 1,25 м · просвет 120 мм · масло 1,5 л 11 параметров · руководство 005.67.3100 РЭ2 Открыть карточку

Перекопка грядки лопатой у забора — заводского снимка этой машины нет

Компакт 70 кг · захват 0,96 м · просвет 110 мм · масло 1,15 л 11 параметров · руководство 005.69.0100 РЭ3 Открыть карточку

Как выбирать

Три параметра, которые решают всё остальное

Мощность в лошадиных силах стоит первой в любом описании магазина и почти ничего не говорит о работе. Под каждым параметром — значения всех разобранных машин, а не «от и до».

Полный разбор

Борозды, нарезанные под посадку — работа, ради которой нужен вес

Масса — под целину На плотной земле фрезы прижимает вес машины, а не мощность двигателя: легче всех Компакт (70 кг), тяжелее всех МБ-23 (105 кг). Масса везде сухая — без топлива и масла. Компакт 70 кг · МБ-1 МультиАГРО 75 кг · МБ-2 100 кг · МБ-23 105 кг Разобрать массу

Огород с дорожками между грядками — проём, в который машина должна войти

Захват — под грядки Компакт с его 0,96 м проходит между грядками там, где МБ-23 с 1,27 м уже не развернуть. Счёт идёт по шести фрезам; с четырьмя захват у каждой машины свой, и он стоит отдельной строкой в её таблице. Компакт 0,96 м · МБ-1 МультиАГРО 1,25 м · МБ-2 1,26 м · МБ-23 1,27 м Сверить захваты

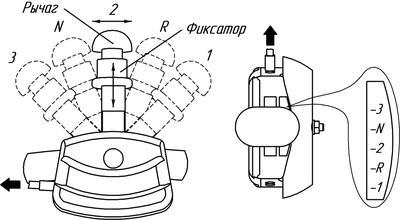

Положения рычага передач: N, R и три передачи вперёд — из руководства

Передачи — под навесное Косилке и картофелекопалке нужна своя скорость движения. Передач переднего хода в своде от 2 (Компакт) до 6 (МБ-1 МультиАГРО), хотя положений вперёд у рычага на схеме всего три. У МБ-2 завод оговаривает, что считает их с учётом перестановки ремня. Компакт 2 передачи · МБ-2 4 передачи · МБ-23 4 передачи · МБ-1 МультиАГРО 6 передач Открыть линейку

Ровные рядки взошедшего картофеля на светлой подсохшей земле

Цифра без источника — это чужая опечатка Характеристики в карточках магазинов переписаны друг у друга вместе с ошибками. Мы берём их из руководства завода.

Как мы проверяем

Привод

Шкив у линейки один, ремень у каждой машины свой

Вал отбора мощности во всех разобранных руководствах описан одной и той же строкой: боковой шкив под клиноремённую передачу по ГОСТ 28524-90, частота вращения равна частоте вращения коленчатого вала. Посадочное место общее — значит, активное навесное подбирают по массе и мощности машины, а не по типу шкива.

А вот расходник у каждой машины свой: приводной ремень стоит в таблице отдельной строкой, и обозначение у всех четырёх разное. В магазине его продают «на Неву» — и приносят домой не тот.

Ремни МБ-2 А45 МБ-23 А49 МБ-1 МультиАГРО А53 Компакт А47

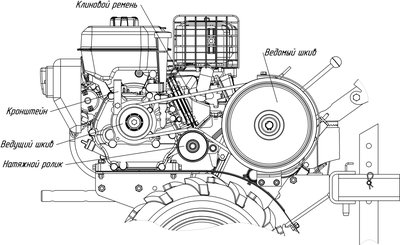

Клиноремённая передача: ведущий и ведомый шкивы, натяжной ролик — из руководства — Клиноремённая передача из руководства: ведущий и ведомый шкивы, натяжной ролик и сам ремень. Ремень здесь — единственная деталь, которая у каждой машины своя.

Методика

Как мы проверяем каждую цифру

Порядок один для всех страниц. Не прошёл шаг — параметр не попадает на сайт.

01
Берём первоисточник

Руководство по эксплуатации завода или официальный каталог. Сейчас их 4, по одному на машину. Карточки магазинов не источник: там цифры переписаны друг у друга вместе с ошибками.
02
Выписываем дословно

Значение остаётся в единицах источника: масса в кг, захват в м, просвет в мм — как в таблице руководства. Пересчитанное значение цитата уже не подтверждает.
03
Сверяет программа

Сборка падает, если числа значения нет в цитате, а цитаты — в тексте руководства. Так проверены все 44 параметра свода: опубликовать опечатку невозможно.
04
Пробел признаём

Не нашли подтверждения — говорим об этом на странице машины, а не подставляем число с чужого сайта. Сейчас таких пробелов 12.

Вопросы

О чём спрашивают чаще всего

Сколько масла заливать в редуктор мотоблока

Зависит от модели: МБ-2 — 2,2 л; МБ-23 — 2,2 л; МБ-1 МультиАГРО — 1,5 л; Компакт — 1,15 л. Объёмы — из таблиц заправочных ёмкостей заводских руководств.

Какой ремень стоит на мотоблоке «Нева»

У каждой машины своё обозначение: МБ-2 — А45; МБ-23 — А49; МБ-1 МультиАГРО — А53; Компакт — А47. Каждое выписано из таблицы руководства вместе с оговорками для отдельных исполнений.

Чем мотоблок отличается от культиватора

Валом отбора мощности: у мотоблока есть шкив под активное навесное — косилку, снегоуборщик, помпу. Культиватор только рыхлит землю. Подробно — в разборе «Мотоблок или культиватор: чем отличаются по задачам».

Какой мотоблок выбрать для целины

Из разобранных — МБ-23 (105 кг) или МБ-2 (100 кг): вес прижимает фрезы к плотной земле. Компакт с его 70 кг берут для рыхлого грунта.

Что значит «сухая масса» в характеристиках

Масса без топлива и масла в двигателе. МБ-2, МБ-23, МБ-1 МультиАГРО — «не более»; Компакт — «не менее». Что означает нижняя граница там, где у соседей верхняя, руководство не поясняет, и мы не додумываем: формулировка приведена как есть.
